SERIE MAXI TIPO RTZ–R2TV–R2TK

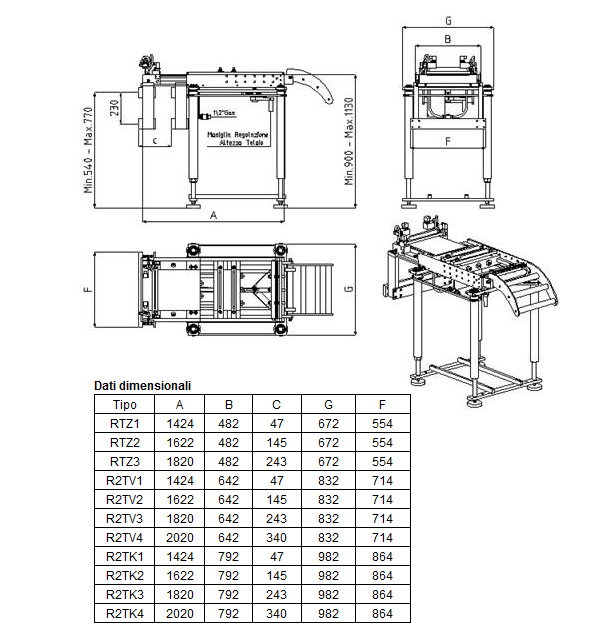

Clicca qui per layout dimensionale
La herrblitz offre la possibilità di abbinare agli alimentatori della serie pesante, un raddrizzatore statico per eliminare la curvatura del rotolo .
La caratteristica del raddrizzatore è quella di essere composto da 3 coppie di rulli in acciaio temperato e rettificato con diametro di mm. 72, montate su un supporto fulcrato ed orientabile in modo da penetrare sul nastro, provocandone una flessione per eliminare la sua curvatura.
La registrazione dei rulli avviene a mezzo manovella .Questa tipologia di raddrizzatura sviluppa atriti molto bassi durante il passaggio del nastro fra i rulli e, di conseguenza, l’alimentatore che tira ne risulta avvantaggiato.
La soluzione di raddrizzatura incorporata all’alimentatore offre quindi tangibili vantaggi:
economia dei costi rispetto all’applicazione di un raddrizzatore motorizzato
economia dello spazio, grazie ad ingombri molto ridotti
economia di potenza necessaria all’alimentatore per tirare il nastro attraverso i rulli
Caratteristiche tecniche |
|
Tipo
|
Larghezza max. nastro [mm]
|
Corsa max. [mm]
|
Spessore nastro [mm]
|
Colpi minuto
|
Pressione pinze fisse [kg]
|
Pressione pinze mobili [kg]
|
Forza di trazione [kg]
|
Consumo d’aria [litri/min.]
|
RTZ1
|
305
|
100
|
3.0
|
90
|
280
|
1204
|
324
|
400
|
RTZ2
|
305
|
200
|
2.9
|
70
|
280
|
1204
|
324
|
600
|
RTZ3
|
305
|
300
|
2.8
|
45
|
280
|
1204
|
324
|
580
|
R2TV1
|
460
|
100
|
2.5
|
70
|
280
|
1204
|
432
|
420
|
R2TV2
|
460
|
200
|
2.0
|
65
|
280
|
1204
|
432
|
790
|
R2TV3
|
460
|
300
|
1.6
|
40
|
280
|
1204
|
432
|
700
|
R2TV4
|
460
|
400
|
1.5
|
30
|
280
|
1204
|
432
|
700
|
R2TK1
|
610
|
100
|
2.4
|
70
|
280
|
1204
|
432
|
440
|
R2TK2
|
610
|
200
|
2.0
|
65
|
280
|
1204
|
432
|
780
|
R2TK3
|
610
|
300
|
1.5
|
40
|
280
|
1204
|
432
|
750
|
R2TK4
|
610
|
400
|
1.0
|
30
|
280
|
1204
|
432
|
750
|
|
|
|
