Asservimenti presse

|




SERIE PESANTE

TIPO RP-RS-RZ

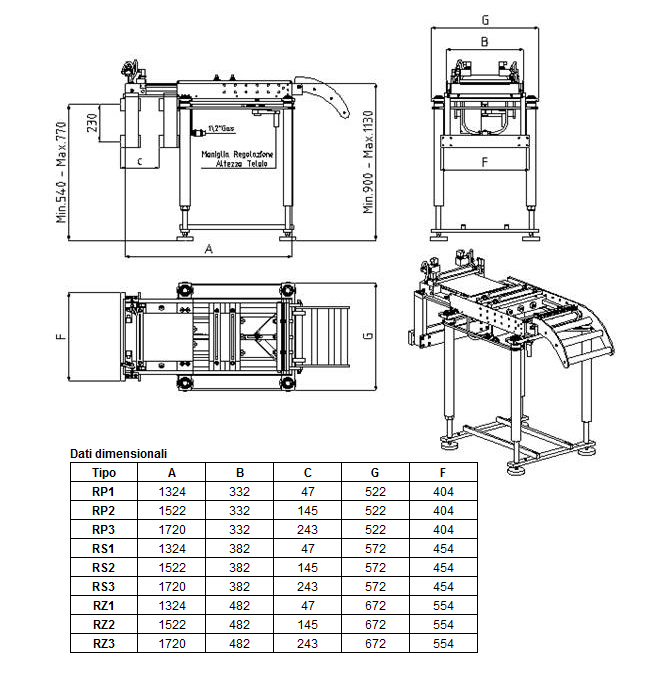

Clicca qui per layout dimensionale

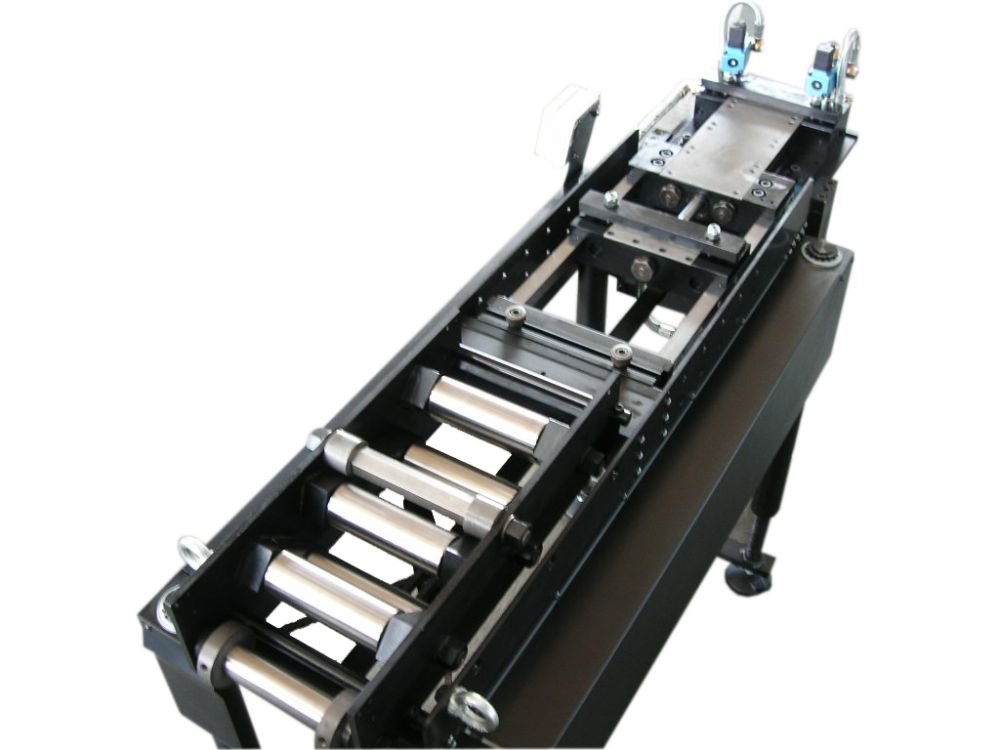

La herrblitz offre la possibilità di abbinare agli alimentatori della serie pesante , un raddrizzatore statico per eliminare la curvatura del rotolo .

La caratteristica del raddrizzatore è quella di essere composto da 3 coppie di rulli in acciaio temperato e rettificato con diametro di mm. 54, montate su un supporto fulcrato e orientabile in modo da penetrare sul nastro, provocandone  una flessione con conseguente raddrizzatura.
La registrazione dei rulli avviene a  mezzo camme eccentriche. Questa tipologia di raddrizzatura sviluppa attriti molto bassi durante il passaggio del nastro attraverso i rulli e, di conseguenza, l’alimentatore che tira ne risulta avvantaggiato.
La soluzione di raddrizzatura incorporata all’alimentatore offre quindi tangibili vantaggi:

  economia dei costi rispetto all’applicazione di un raddrizzatore motorizzato

  economia dello spazio, grazie ad ingombri molto ridotti

  economia di potenza necessaria all’alimentatore per tirare il nastro attraverso i rulli

Caratteristiche Tecniche

Tipo

Larghezza max. nastro [mm]

Corsa max. [mm]

Spessore nastro [mm]

Colpi minuto

Pressione pinze fisse [kg]

Pressione pinze mobili [kg]

Forza di trazione [kg]

Consumo d’aria [litri/min.]

RP1

155

100

3.0

110

280

604

108

194

RP2

155

200

2.5

90

280

604

108

280

RP3

155

300

2.2

50

280

604

108

260

RS1

205

100

2.5

100

280

604

108

170

RS2

205

200

2.0

75

280

604

108

260

RS3

205

300

1.8

50

280

604

108

250

RZ1

305

100

2.0

90

280

604

108

158

RZ2

305

200

1.8

70

280

604

108

230

RZ3

305

300

1.6

45

280

604

108

220
