Asservimenti presse

|




Raddrizzatori statitici per filo

TIPO COD




I raddrizzatori per filo sono disponibili in diverse versioni, con o senza alimentatore incorporato.
Raddrizzatura sul piano orizzontale e su quello verticale.


  Versione 5+5 rulli

  Versione 7+7 rulli

  Versione 9+9 rulli

Ogni rullo, montato su cuscinetto, è registrabile singolarmente per effettuare la penetrazione sul filo e quindi la sua deformazione.
Apertura rapida di tutti i rulli contemporaneamente per l’inserimento del nuovo filo da raddrizzare senza dovere modificare le registrazioni dei singoli rulli.

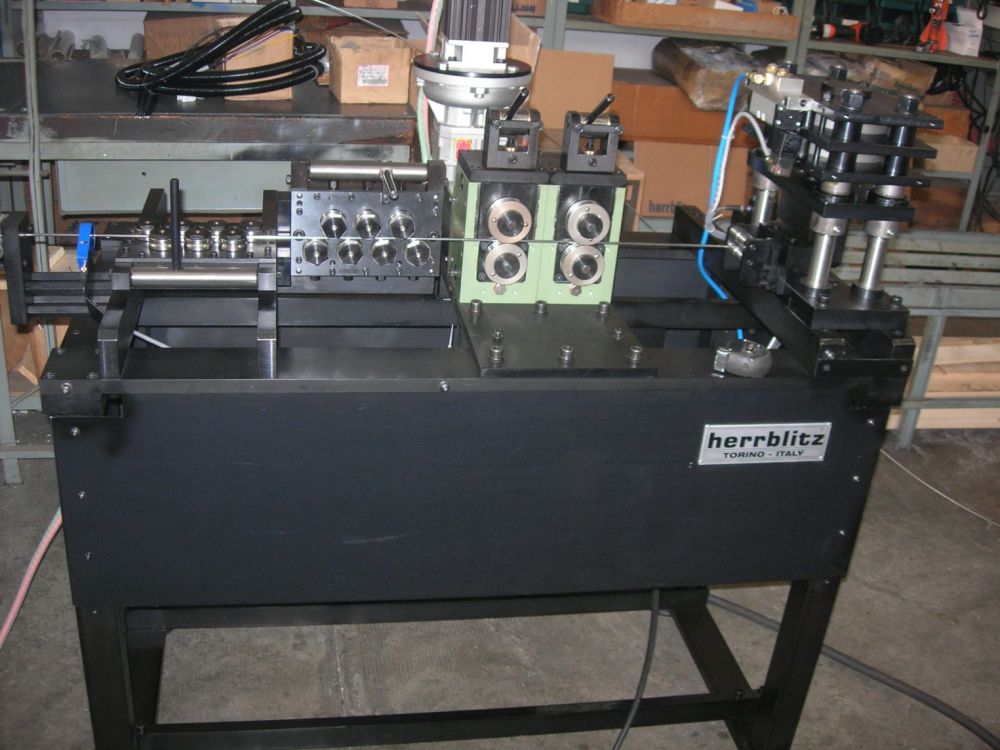

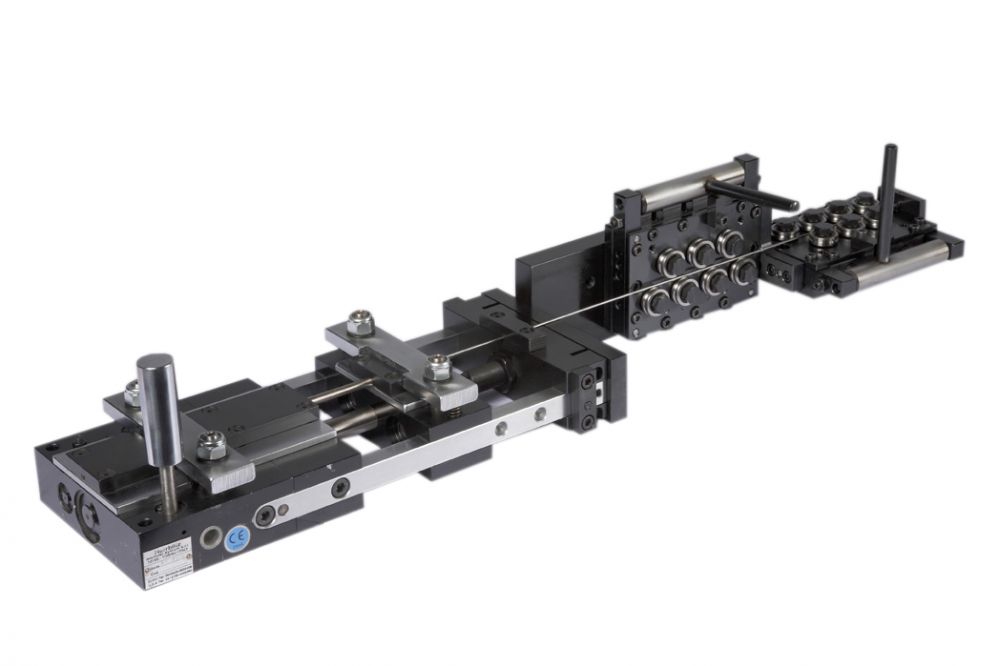

Il raddrizzatore con alimentatore viene fornito montato su una piastra di appoggio cosicchè sia assicurato il corretto allineamento del filo.


Tipologie rullo




Versioni di montaggio






Tabella dimensionale

TIPO

COD13

COD16

COD22

COD30

COD40

COD52

COD65

COD90

Rulli

CA13

CA16

CA22

CAR2-32

CAR2-40

CAR2-52

CAW2-65

CAW90

d

13

16

22

32

40

52

65

90

f

4

5

8

10

15

20

25

30

s

5

5

7

14

16

20.6

35

38

a

90°

90°

90°

100°

100°

100°

110°

100°

A

28

31

41.5

52

63

78

100

122.5

B

47.5

55

70.5

88

108

131

160

181.5

D

10

12

12

15

20

25

25

30

E

20.8

25.7

33.7

45

56

68.5

82

95,2

F

26.8

32.5

42.6

58

70

86.8

111,5

127,2

G

46

70

90

100

138

150

243.5

250

H

4.2

5.5

6.5

8.5

11

13

17

17

I

4.9

5.85

7.35

9.85

12.35

14.85

14.8

19.75

P

19.4

23.2

29.2

39.2

49.2

59.9

99.2

129.2

C

N.
Rulli

5

  68.1

  81.4

102.4

137.4

172.4

207.4

247.4

307.2

7

  87.5

104.6

131.6

176.6

221.6

266.6

326.6

406.4

9

106.9

127.8

160.8

215.8

270.8

325.8
